Hyperlite — Chiếu sáng mặt biển hiệu, tùy chỉnh chiều dài và khoảng cách LED
Chiếu sáng mặt bảng hiệu/giải pháp chiếu sáng độ sáng cao.
Chiếu sáng mặt bảng hiệu / giải pháp chiếu sáng độ sáng cao
Hyperlite là hệ thống LED dạng mô-đun dùng để chiếu sáng mặt biển hiệu. Độ sáng cao, chiều dài tùy chỉnh, khoảng cách LED có thể điều chỉnh và vỏ nhôm tản nhiệt tốt giúp biển hiệu ngoài trời sáng đều và hoạt động ổn định.
Các tính năng chính
- Độ sáng cao
- Độ dài tùy chỉnh có sẵn
- Khoảng cách LED có thể điều chỉnh
- Vỏ nhôm để tản nhiệt
- Vỏ chống tia cực tím
- Bảo vệ ngoài trời IP65
- Có thể cắt tại hiện trường (Trắng: cứ 3 đèn LED / Đỏ: cứ 4 đèn LED)
Thông số chính
| Điện áp đầu vào | 12V DC |
|---|---|
| Cấp bảo vệ | IP65 |
| Tuổi thọ | ≥50.000 giờ |
| Vỏ thiết bị | Nhôm |
| Nắp bảo vệ | chống tia cực tím |
| Khoảng cách giữa các điểm cắt | Trắng — cứ 3 đèn LED / Đỏ — cứ 4 đèn LED |
| Bảo hành | điều kiện được xác nhận trong báo giá |
Vỏ và cấu tạo
Cả hai màu sử dụng cùng một kiểu thanh nhôm định hình. Tổng chiều dài được sản xuất theo đơn đặt hàng; kích thước 602 mm trên bản vẽ chỉ là một cấu hình tham khảo, không phải kích thước cố định.
| chiều dài tổng thể | Tùy chỉnh (602 mm hiển thị trên bản vẽ) |
|---|---|
| Chiều rộng vỏ | 27.30 mm |
| Chiều rộng PCB bên trong | 19.40 mm |
| Chiều cao vỏ | 13.40 mm |
| Độ dày thấu kính | 0.90 mm |
| Chất liệu | Thanh nhôm định hình và nắp nhựa PC chống tia cực tím |
| Nắp đầu | Nhựa ép phun chống tia cực tím |

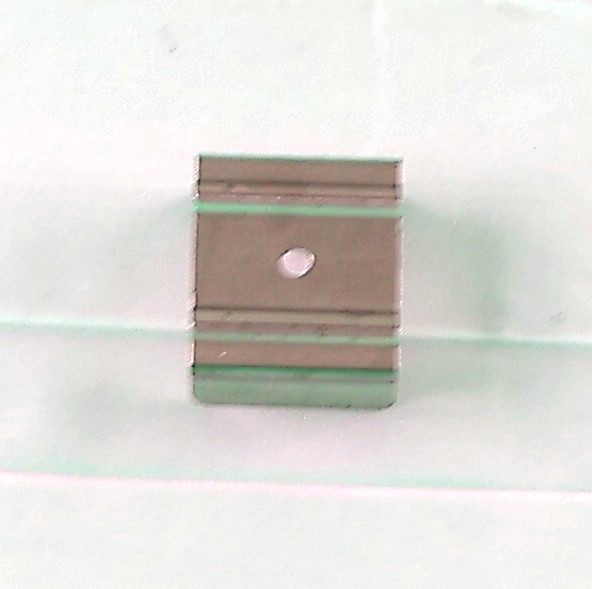

| Cách lắp đặt | Kẹp thép không gỉ (loại 304, chống ăn mòn) |

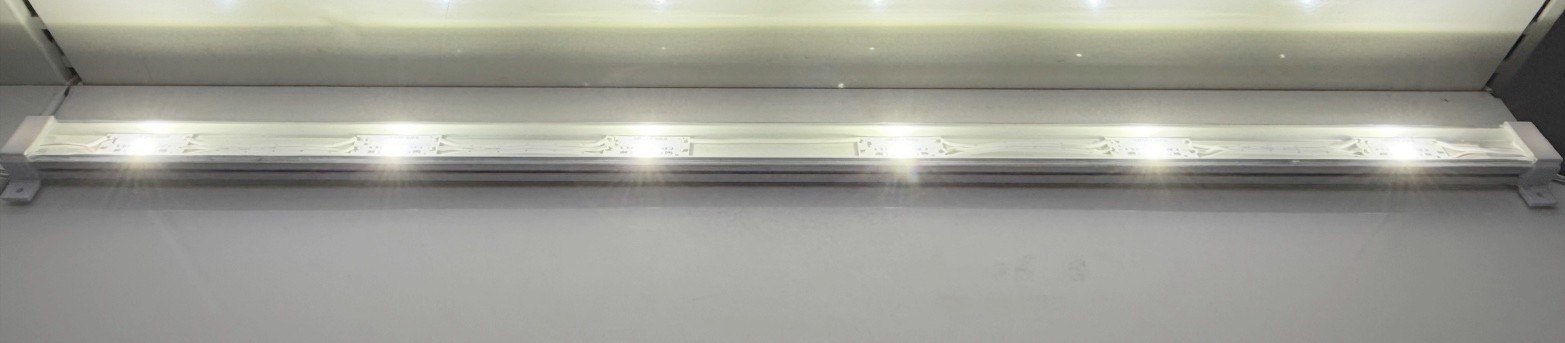

Mô-đun màu đỏ và mô-đun màu trắng
Cùng kiểu vỏ, hai cấu hình LED. Mô-đun trắng sáng hơn và cắt theo từng nhóm 3 LED; mô-đun đỏ hoạt động mát hơn và cắt theo từng nhóm 4 LED.
| Mục | Mô-đun màu đỏ | Mô-đun màu trắng |
|---|---|---|
| Loại LED | LED CREE màu đỏ | LED trắng CREE |
| Bước sóng / CCT | 620~625 nm | 6500K |
| Kích thước mô-đun | 40 x 19 mm | 40 x 19 mm |
| Tiêu thụ điện năng | 0,75W~0,9W mỗi mô-đun | 1,1W ~ 1,3W mỗi mô-đun |
| Quang thông | 75 lm/mô-đun | 170 lm/mô-đun |
| Góc nhìn | 140° | 115° |
| Điện áp đầu vào | 12V DC | 12V DC |
| Quy cách cắt | Cứ 4 đèn LED | Cứ 3 đèn LED |
| Cấp bảo vệ chống nước | IP65 | IP65 |
| Nhiệt độ hoạt động | -20°C đến +50°C | -20°C đến +60°C |
Lắp đặt linh hoạt
Hyperlite cho phép tùy chỉnh chiều dài và khoảng cách LED để tối ưu độ đồng đều ánh sáng theo kích thước, bố cục biển hiệu. Thiết kế có thể cắt tại vị trí quy định giúp điều chỉnh nhanh tại công trình mà vẫn duy trì hiệu suất.
Dùng kìm cắt tại mối nối được đánh dấu, đấu nối lại tại các điểm hàn lộ ra rồi làm kín. Không cần gửi về nhà máy.
Sơ đồ không theo tỷ lệ; số lượng và khoảng cách LED chỉ mang tính minh họa. Các dấu màu vàng chỉ điểm hàn lộ ra sau khi cắt. Cắt ngoài vị trí mối nối được đánh dấu sẽ làm đứt mạch của đoạn đó.
Ứng dụng
Lý tưởng cho biển hiệu trạm xăng, biển hiệu được chiếu sáng, hộp đèn, chữ nổi phát sáng và các ứng dụng hiển thị ngoài trời khác yêu cầu độ sáng cao và độ sáng đồng đều.
Bảng thông số
Tải xuống bảng thông số Hyperlite.
Thắp sáng bảng hiệu của bạn đúng cách
Hãy cho chúng tôi biết kích thước và bố cục biển hiệu để được tư vấn chiều dài, khoảng cách LED và cấu hình Hyperlite phù hợp.
