Bộ hiển thị giá xăng dầu LED (PCU)
Hệ thống hiển thị giá ngoài trời đáng tin cậy cho bảng hiệu trạm xăng
Bộ hiển thị giá xăng dầu LED dạng mô-đun (PCU) được thiết kế cho trạm xăng, giúp hiển thị rõ ràng, hoạt động ổn định và dễ bảo trì. Thiết bị chịu được môi trường ngoài trời khắc nghiệt và sẵn sàng tích hợp chức năng cập nhật giá từ xa.
- Kết cấu kín theo cấp IP và đầu nối chịu thời tiết
- 100% được kiểm tra trước khi giao hàng
- Tích hợp cập nhật giá từ xa đã sẵn sàng
- Có sẵn tài liệu tuân thủ (IFSF / IEC / IP / EMC / RoHS)
- Việc lắp đặt đã được chứng minh với các thương hiệu xăng dầu lớn thông qua các đối tác trong ngành
Tổng quan về giải pháp PCU
AVS PCU là giải pháp bảng LED hiển thị giá xăng dầu hoàn chỉnh, dễ đọc, hoạt động bền bỉ ngoài trời và dễ bảo trì tại chỗ. Thiết bị thường được lắp trên trụ và biển hiệu để hiển thị giá nhiên liệu rõ ràng cả ngày lẫn đêm.
AVS PCU có sẵn với nhiều kiểu dáng và kích cỡ, cho phép người tạo bảng hiệu và chủ sở hữu địa điểm điều chỉnh chiều cao, màu sắc và cấu hình chữ số phù hợp cho từng trạm.
Lợi ích
Kết cấu kín bảo vệ thiết bị ngoài trời
Cấu trúc kín với lớp phủ bảo vệ và đầu nối cấp bảo vệ IP để chịu được mưa, nhiệt, độ ẩm và hoạt động liên tục.
Vỏ nhôm (Chống ăn mòn)
Vỏ nhôm giúp chống ăn mòn và hỗ trợ tuổi thọ lâu dài ở môi trường ngoài trời.
Độ sáng tự động (Cảm biến ánh sáng trên mỗi mô-đun)
Mỗi mô-đun LED bao gồm một cảm biến ánh sáng để tự động điều chỉnh độ sáng dựa trên điều kiện thực tế của môi trường xung quanh. Điều này duy trì khả năng đọc và tránh hiện tượng quá sáng — ngay cả khi thời tiết thay đổi đột ngột (ví dụ: mưa lớn khiến bầu trời tối đen).
Điều khiển tự động đèn nền trụ bảng giá (Không cần bộ hẹn giờ bên ngoài)
Hệ thống PCU có thể điều khiển đèn nền trụ bảng giá xăng dầu để tự động BẬT/TẮT dựa trên điều kiện ngày/đêm. Điều này giúp tiết kiệm chi phí và độ phức tạp của bộ hẹn giờ bên ngoài và đảm bảo hoạt động chính xác hơn khi điều kiện ánh sáng thay đổi bất ngờ.
Thiết kế mô-đun giúp bảo trì nhanh hơn
Thiết kế mô-đun hỗ trợ thay thế nhanh hơn và bảo trì tại chỗ dễ dàng hơn, giảm thời gian ngừng hoạt động và gián đoạn bảo trì.
Sẵn sàng tích hợp cập nhật giá từ xa
Thiết kế sẵn sàng tích hợp hỗ trợ quy trình cập nhật giá từ xa thông qua môi trường bộ điều khiển/POS chung (tùy theo yêu cầu của dự án).
Chất lượng linh kiện
Các thành phần được kiểm soát chất lượng với các tùy chọn đèn LED có thương hiệu có sẵn (ví dụ: Osram/Cree tùy thuộc vào kiểu máy/dự án).

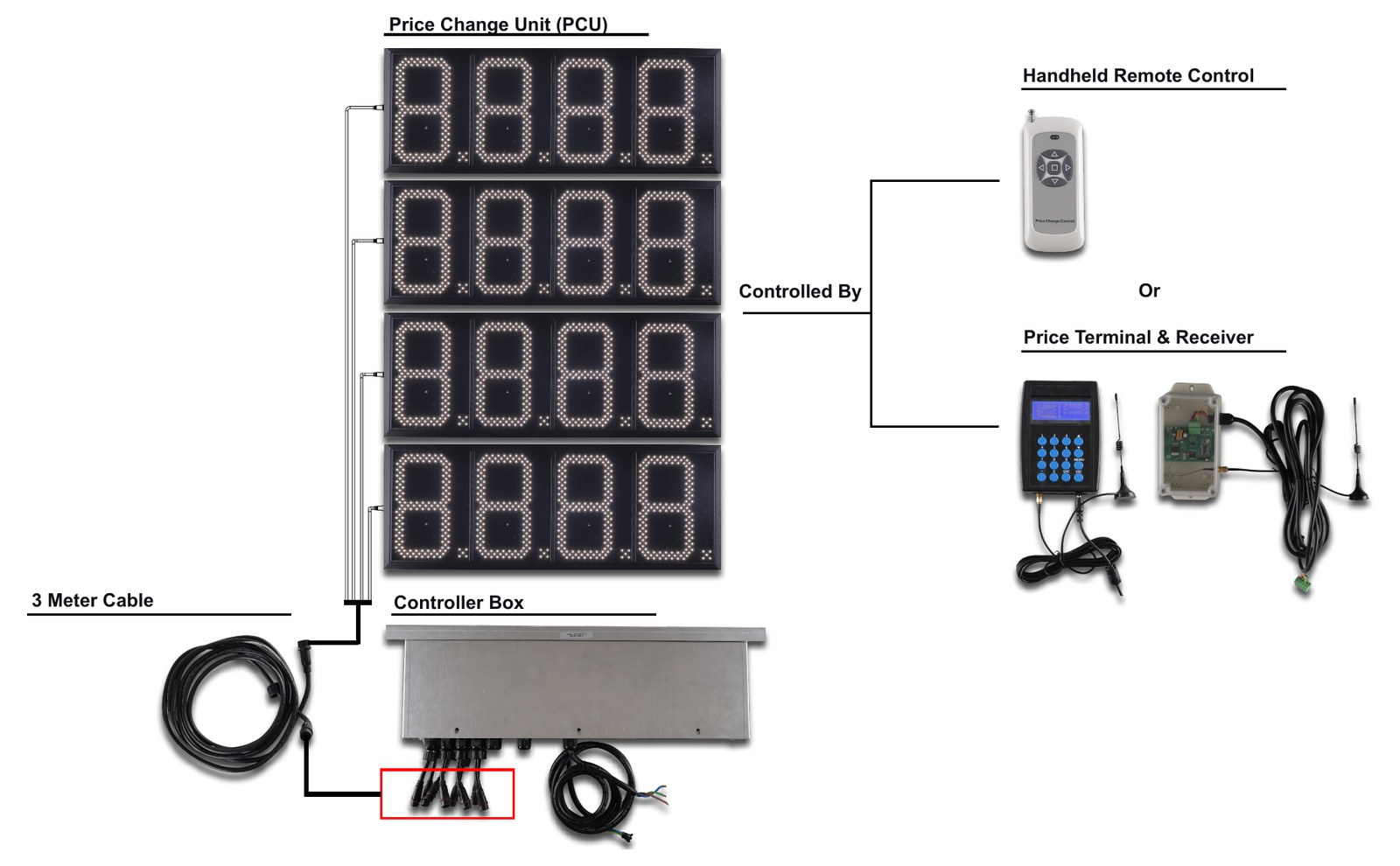

Tổng quan về hệ thống
Hệ thống PCU làm gì
AVS PCU là hệ thống bảng LED hiển thị giá hoàn chỉnh dành cho trạm xăng.
Giá mới được nhập qua một trong ba cách: điều khiển từ xa, thiết bị nhập giá tại quầy hoặc hệ thống POS/bộ điều khiển trạm xăng. Dữ liệu được gửi đến bộ điều khiển PCU để cập nhật các mô-đun LED trên trụ bảng giá.
Hệ thống còn hỗ trợ thêm các chức năng tự động:
- Điều khiển độ sáng tự động thông qua cảm biến ánh sáng trên mỗi mô-đun
- Điều khiển BẬT/TẮT đèn nền cột giá nhiên liệu tự động thông qua bộ điều khiển PCU (cấu hình dựa trên dự án)
Thành phần cốt lõi

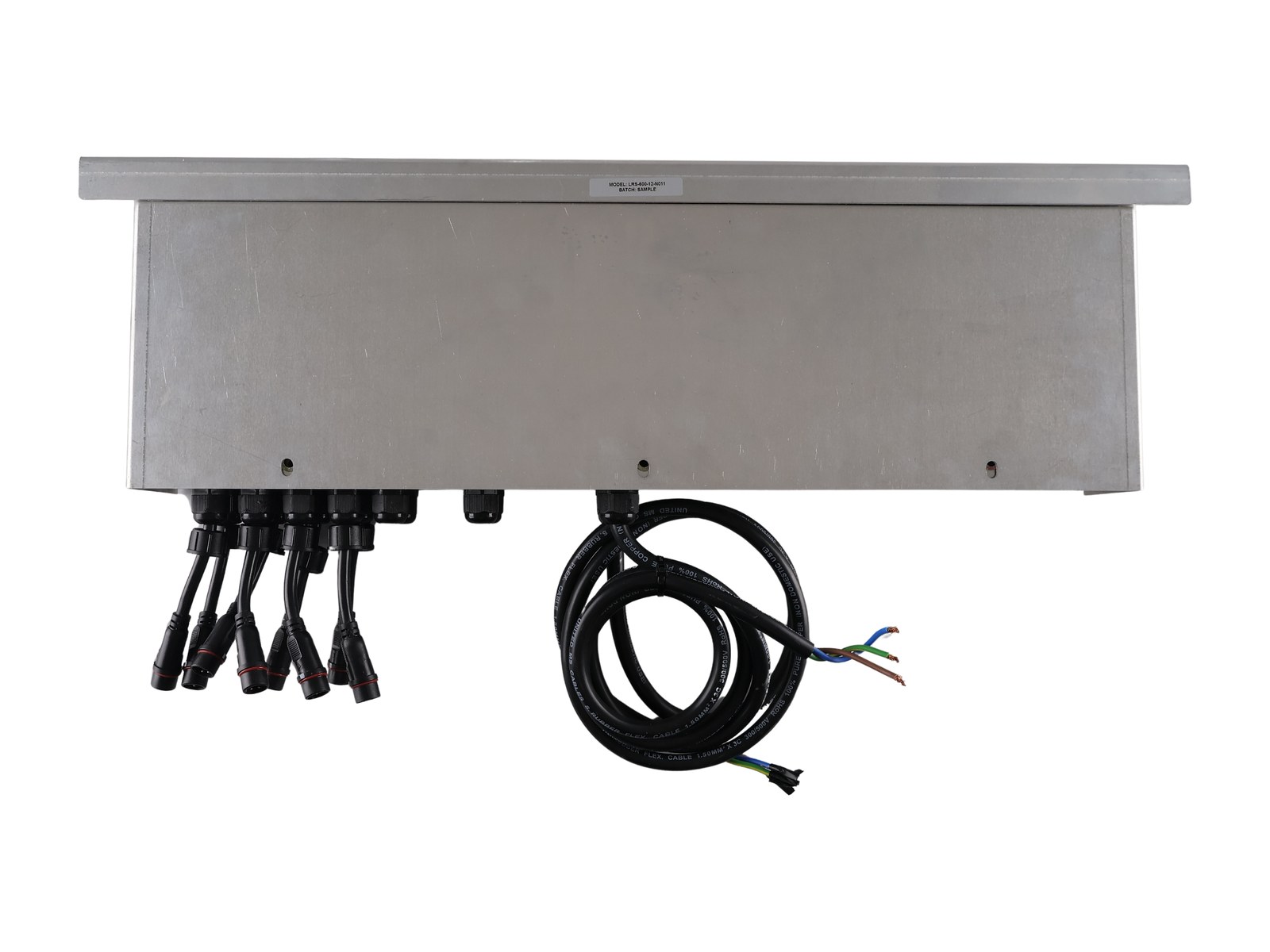

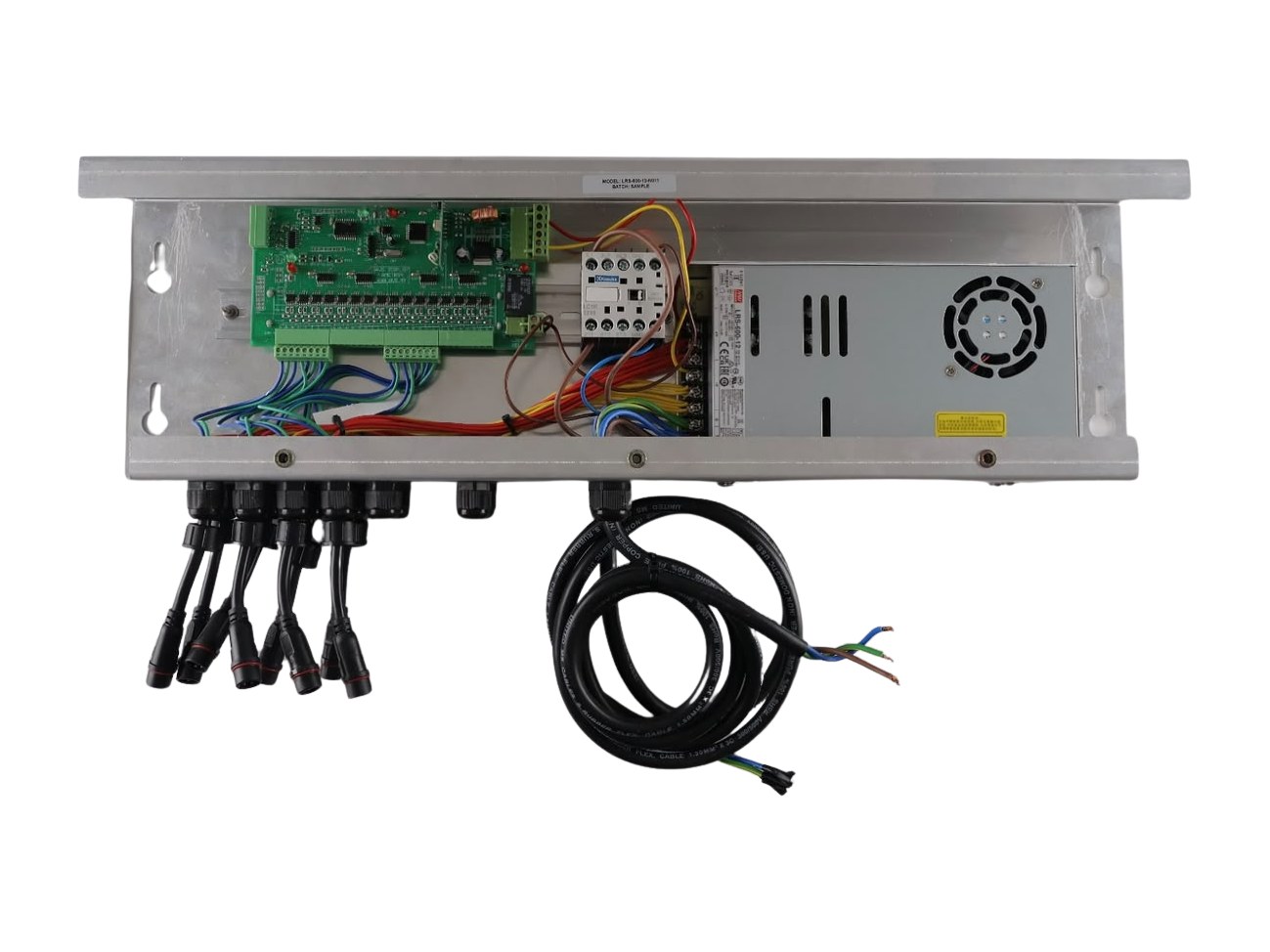

Bộ điều khiển PCU (Bộ điều khiển chính)
- Nhận dữ liệu giá từ phương thức nhập đã chọn
- Điều khiển tất cả các mô-đun hiển thị giá LED được kết nối
- Gửi/nhận tín hiệu điều khiển độ sáng
- Có thể điều khiển BẬT/TẮT đèn nền cột giá nhiên liệu (tùy thuộc vào hệ thống dây điện của dự án)
Mô-đun hiển thị giá LED (Mô-đun chữ số)
- Gắn trên cột biển báo giá xăng/giá nhiên liệu
- Có sẵn ở các độ cao và màu sắc chữ số khác nhau
- Vỏ nhôm để giảm thiểu sự ăn mòn
- Bịt kín để sử dụng ngoài trời
- Mỗi mô-đun bao gồm một cảm biến ánh sáng

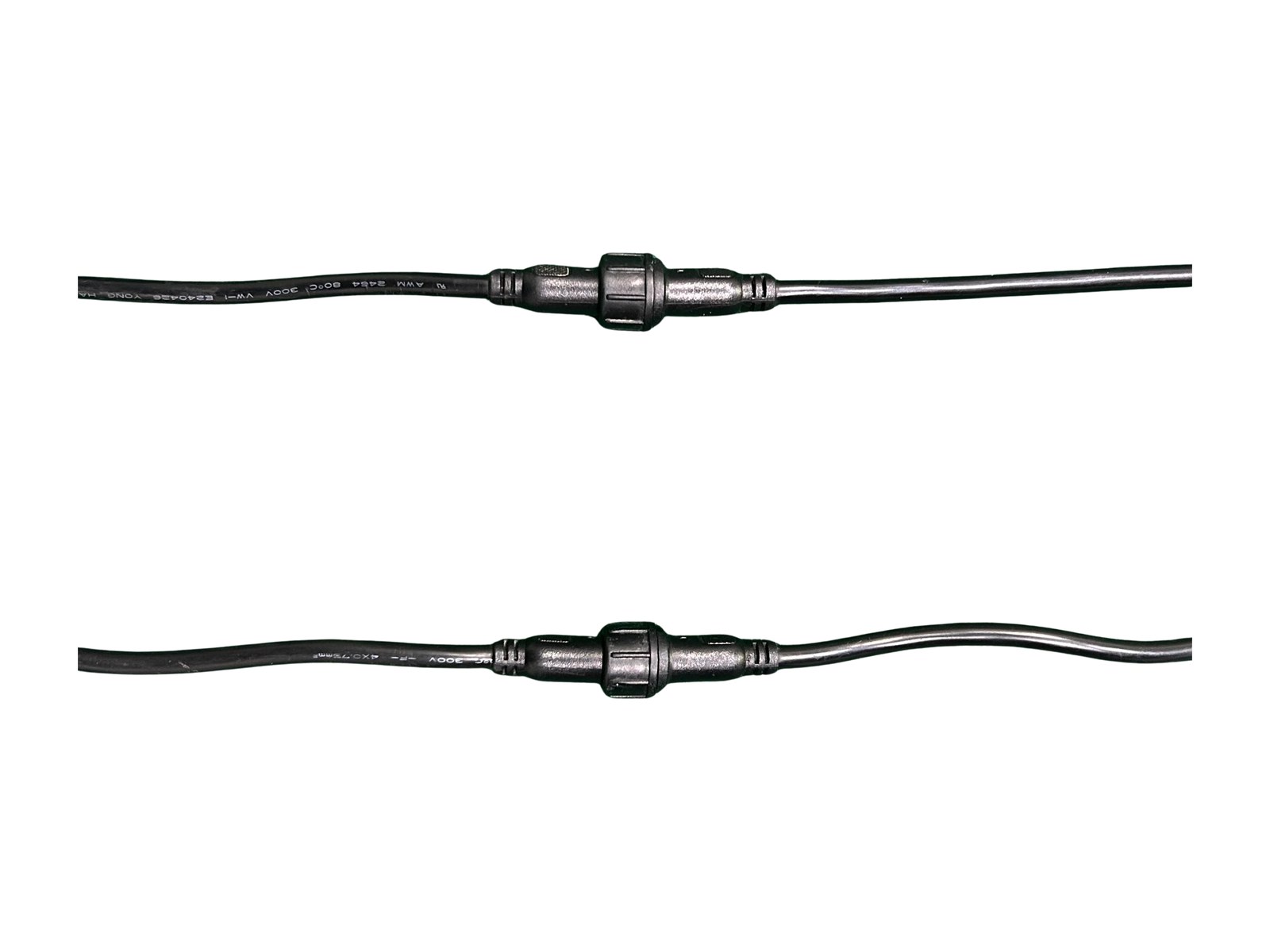

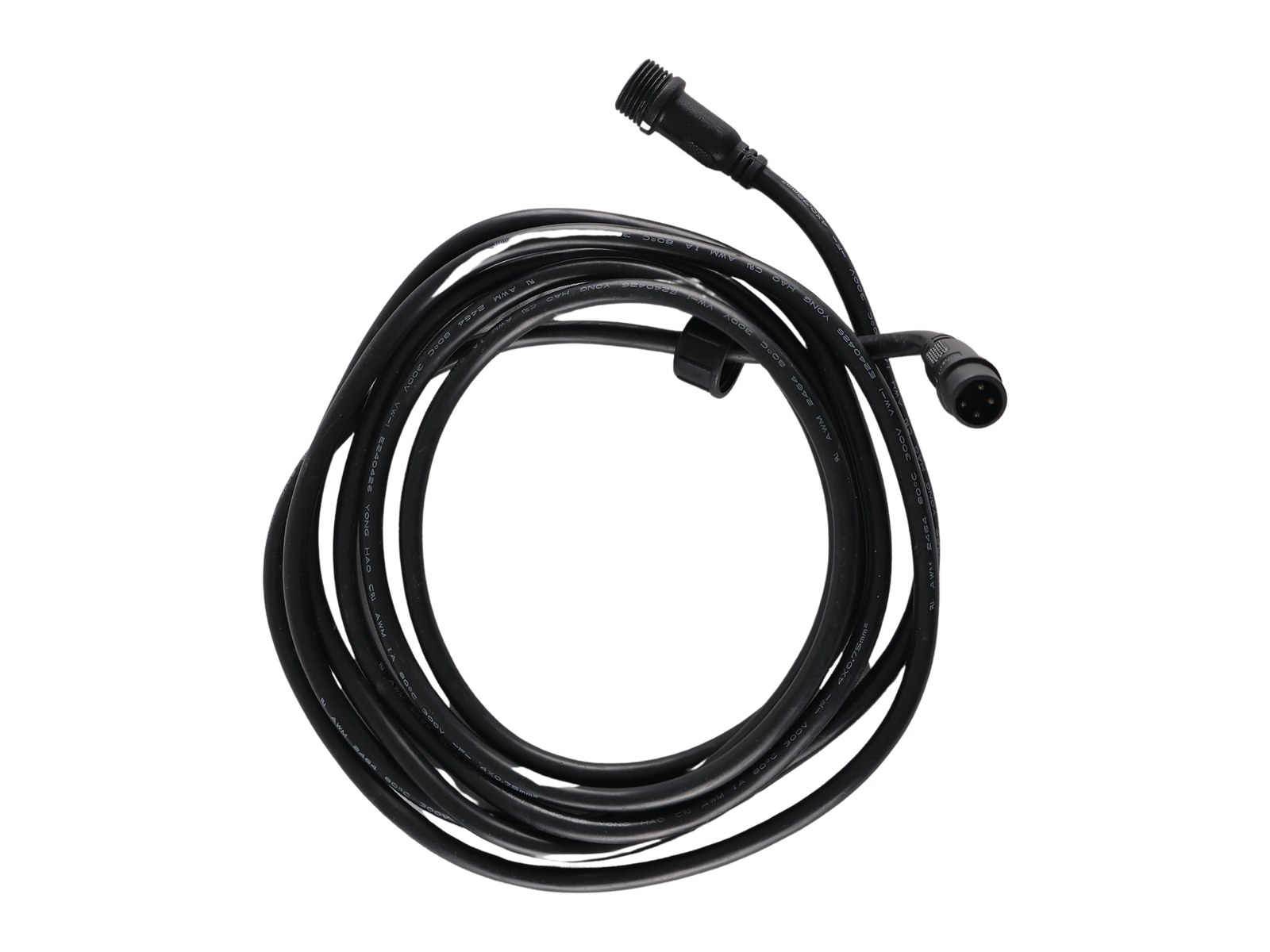

Cáp và đầu nối có cấp bảo vệ IP
- Cáp ngoài trời giữa bộ điều khiển và mô-đun
- Đầu nối có cấp bảo vệ IP giúp chống mưa và độ ẩm
- Kết nối kiểu cắm và rút phích cắm để cài đặt và bảo trì dễ dàng hơn
Ba phương thức nhập liệu

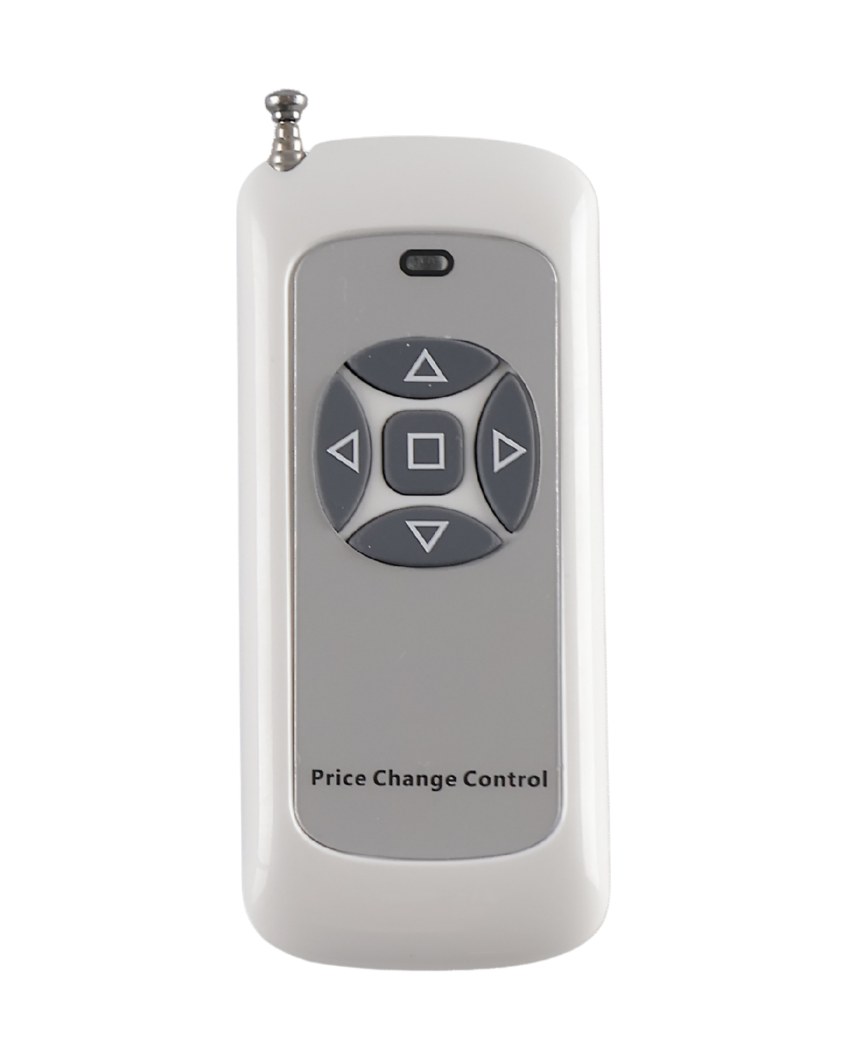

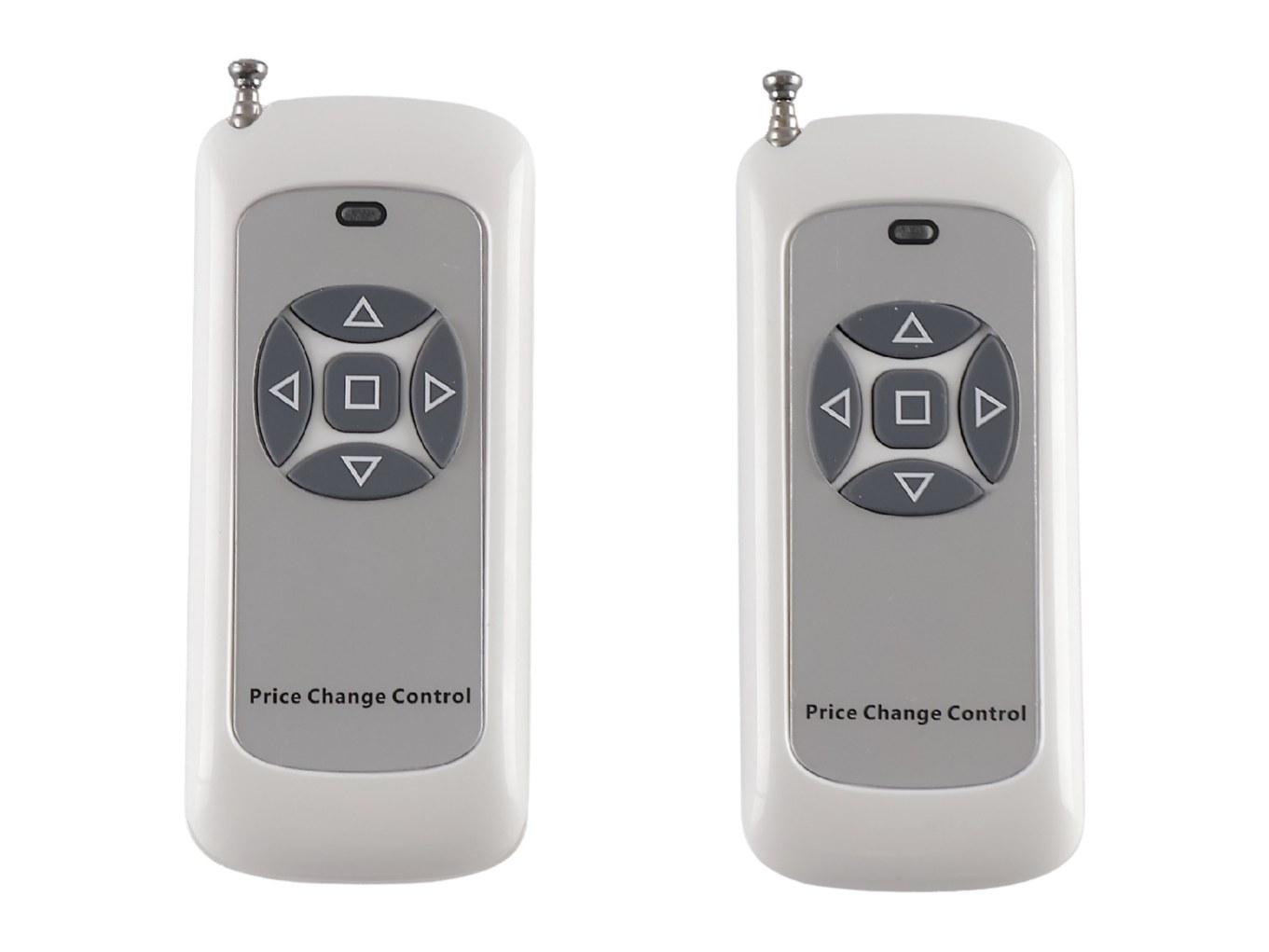

Điều khiển từ xa
- Điều khiển cầm tay dùng để cập nhật giá trực tiếp
- Thích hợp cho các địa điểm đơn giản hoặc nhỏ hơn không cần tích hợp POS

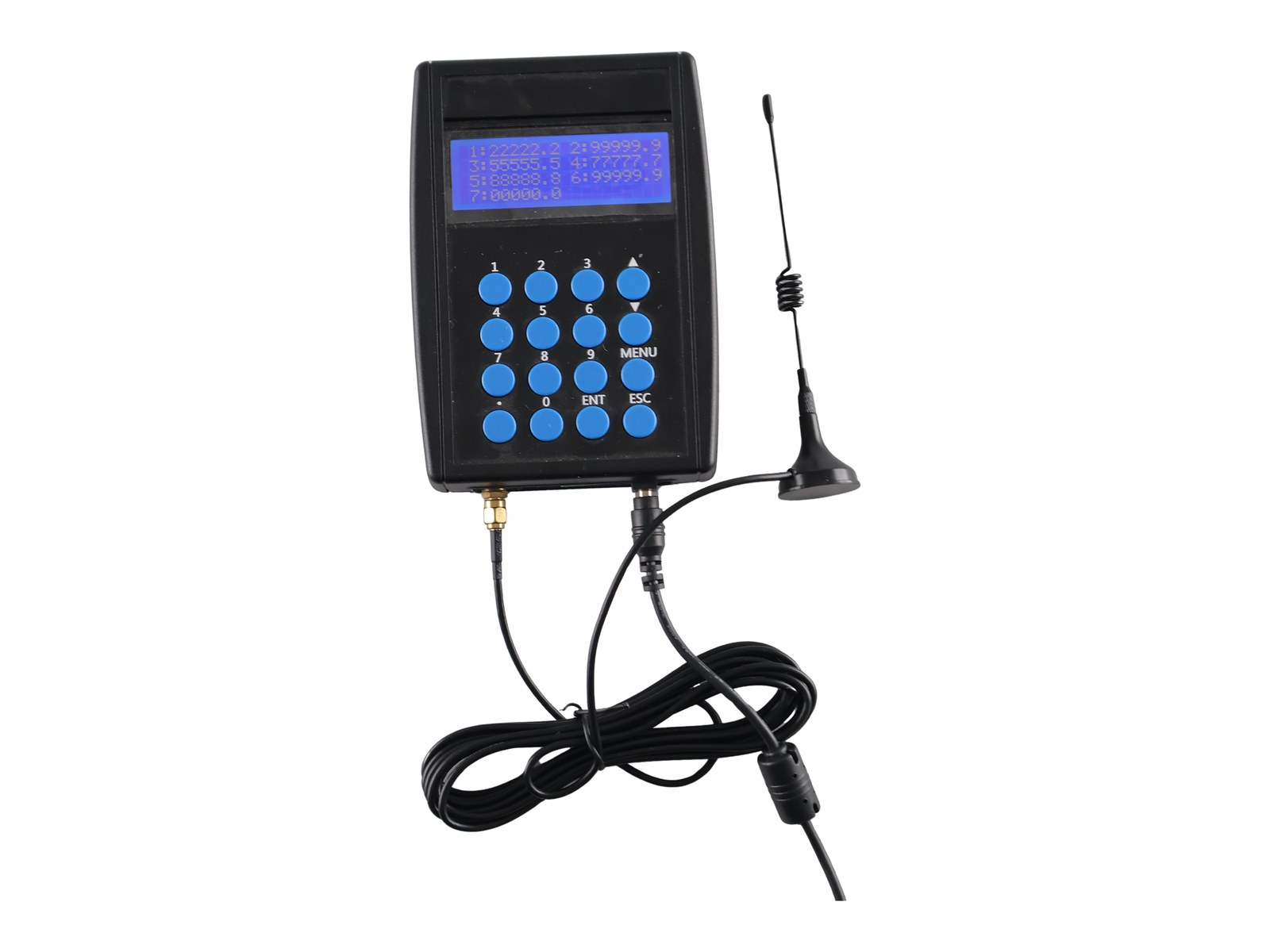

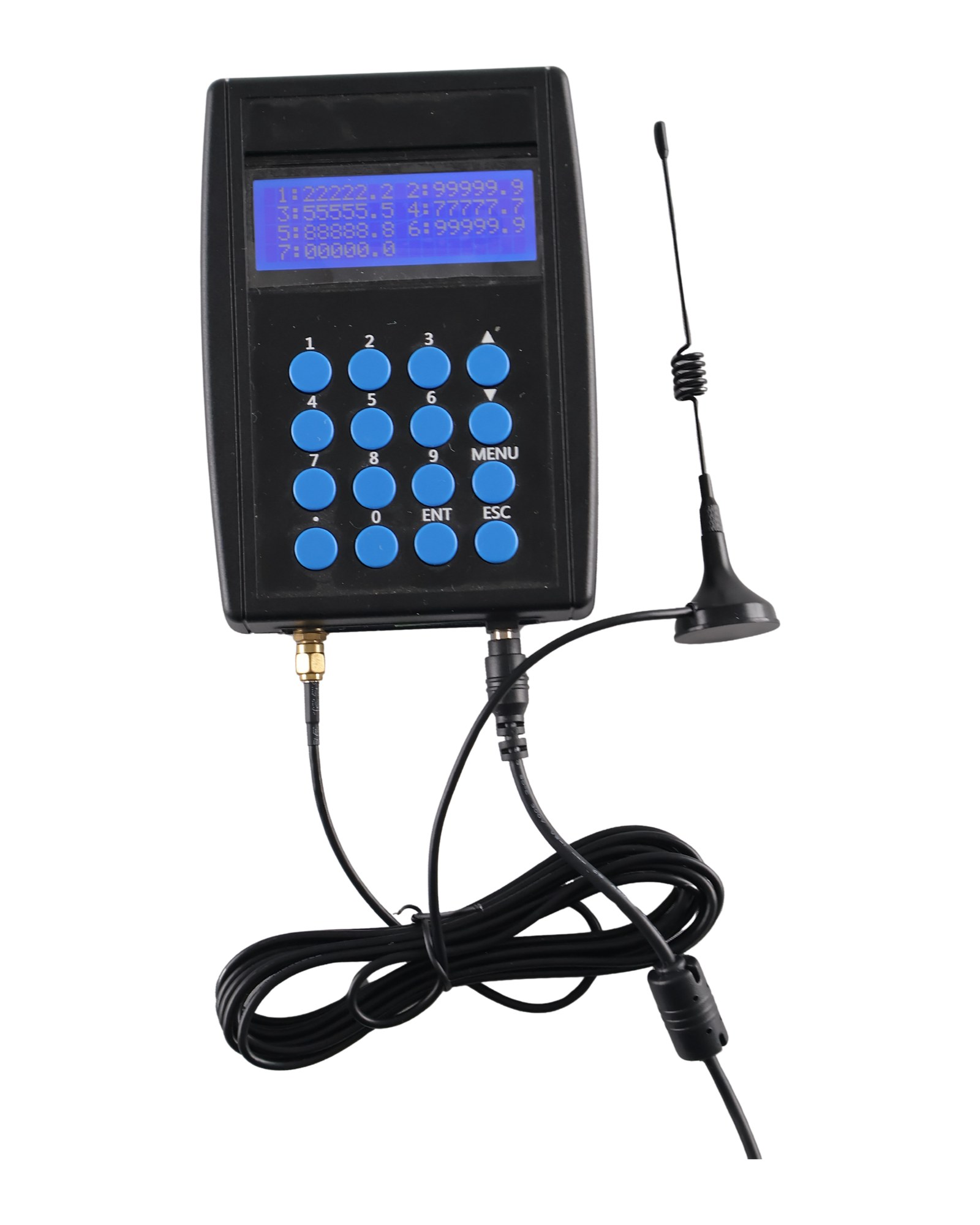

Thiết bị nhập giá tại quầy
- Thiết bị nhập giá nhỏ gọn, đặt tại quầy thu ngân hoặc phòng điều khiển
- Nhân viên có thể nhập giá mới từ bên trong cửa hàng
- Có thể được cấu hình để liên kết với hệ thống POS/trạm xăng của bên thứ 3 (dựa trên dự án)
Hệ thống POS/trạm xăng dầu
- Giá được gửi từ POS hoặc bộ điều khiển trạm xăng của trạm
- PCU nhận lệnh giá thông qua giao diện dự án đã thống nhất
- Phù hợp với chuỗi trạm xăng cùng thương hiệu hoặc trạm có hệ thống điều khiển giá tập trung
Tính năng điều khiển bổ sung
Kiểm soát độ sáng tự động
- Mỗi mô-đun chữ số có cảm biến ánh sáng riêng
- Hệ thống điều chỉnh độ sáng dựa trên điều kiện môi trường thực tế
- Giữ cho các chữ số có thể đọc được và tránh độ sáng quá mức, ngay cả khi bầu trời đột ngột tối (ví dụ: mưa lớn)
Điều khiển đèn nền trụ bảng giá tự động
- Bộ điều khiển PCU có thể tự động BẬT/TẮT đèn nền trụ bảng giá xăng dầu
- Phản ứng với điều kiện ánh sáng thực tế, không chỉ là bộ hẹn giờ cố định
- Giúp tiết kiệm năng lượng và giảm nhu cầu sử dụng bộ hẹn giờ bên ngoài và điều chỉnh thủ công
Bản vẽ hệ thống
Bản vẽ toàn bộ hệ thống — màn hình PCU, bộ điều khiển và hộp đèn có dây cáp — cùng với các bản vẽ kích thước tổng thể của cụm lắp ráp trên nhiều chiều cao chữ số (chi tiết theo yêu cầu).
Tải bản vẽ hệ thống (PDF)Bản gốc tiếng Anh Tải bản vẽ kích thước chữ số (PDF)Bản gốc tiếng AnhĐặc điểm kỹ thuật PCU
Loại hiển thị

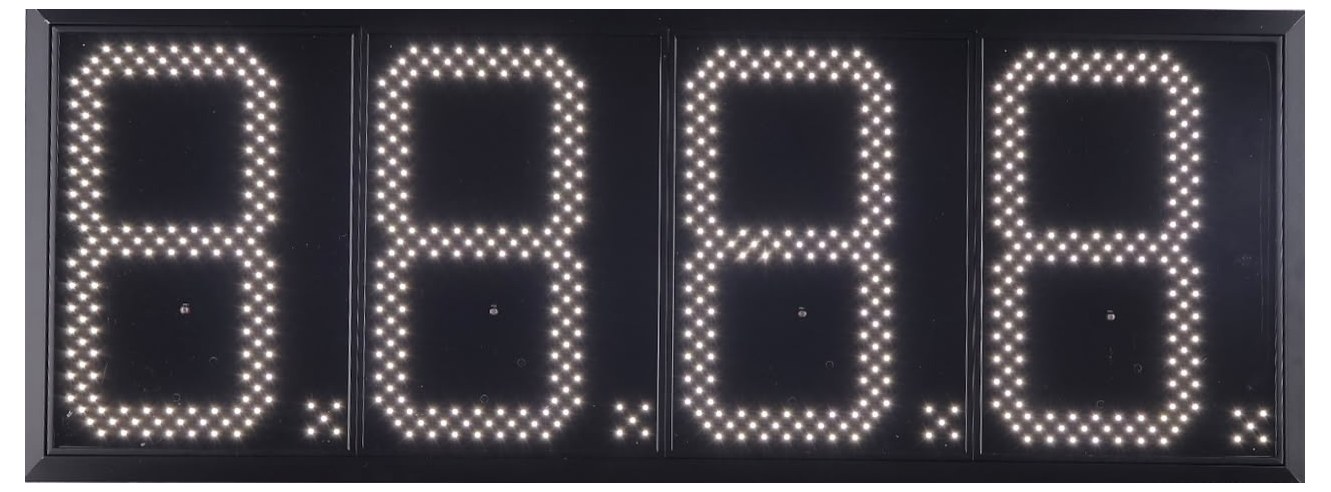

PCU 7 đoạn tiêu chuẩn
Chữ số 7 đoạn tiêu chuẩn để hiển thị giá nhiên liệu - được sử dụng rộng rãi cho hầu hết các trụ bảng giá xăng dầu. Thích hợp cho các bố cục điển hình như cấu hình 8.888, 8.8.8.8 và 5 chữ số (dựa trên dự án).
PCU đa phân đoạn / định dạng tùy chỉnh
Định dạng nhiều phân đoạn được sử dụng cho các bố cục đặc biệt, vị trí dấu chấm tùy chỉnh, kích thước chữ số hỗn hợp hoặc các yêu cầu dành riêng cho thương hiệu. Điều này phù hợp khi thiết kế bảng hiệu cần bố cục không chuẩn hoặc khoảng cách đặc biệt.
Phạm vi chiều cao chữ số và kích thước phổ biến
Chúng tôi hỗ trợ một loạt các chiều cao chữ số tùy thuộc vào yêu cầu của dự án. Các kích thước phổ biến bao gồm:
175 mm / 200 mm / 250 mm / 300 mm / 336 mm (và các kích thước khác tùy theo dự án).
Bố cục chữ số
Bố cục hiển thị giá phổ biến bao gồm:
- 8.888 (4 chữ số có dấu thập phân)
- 8.8.8.8 (4 chữ số có đầy đủ dấu chấm)
- Định dạng 5 chữ số (dựa trên dự án)

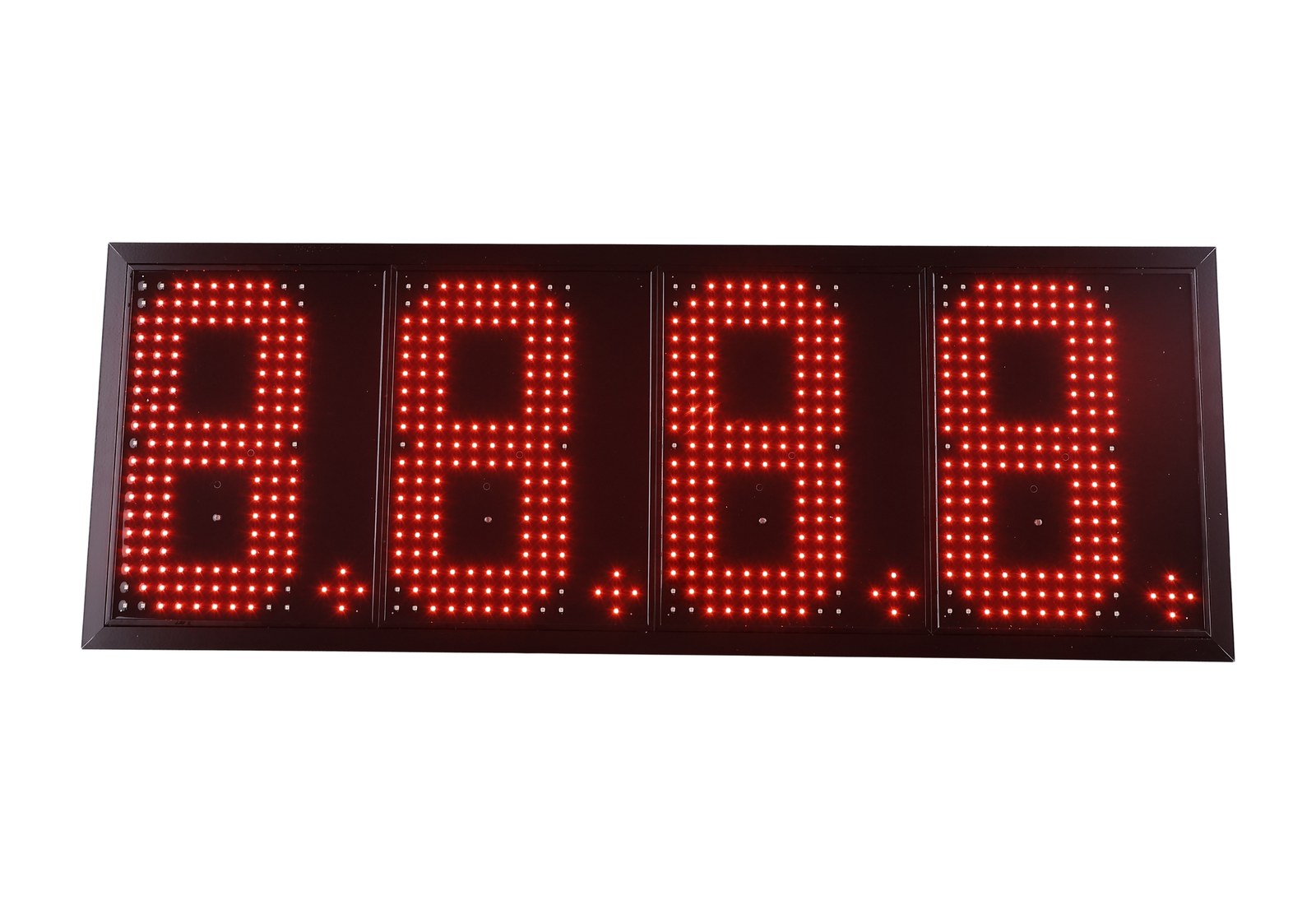

Tùy chọn màu sắc

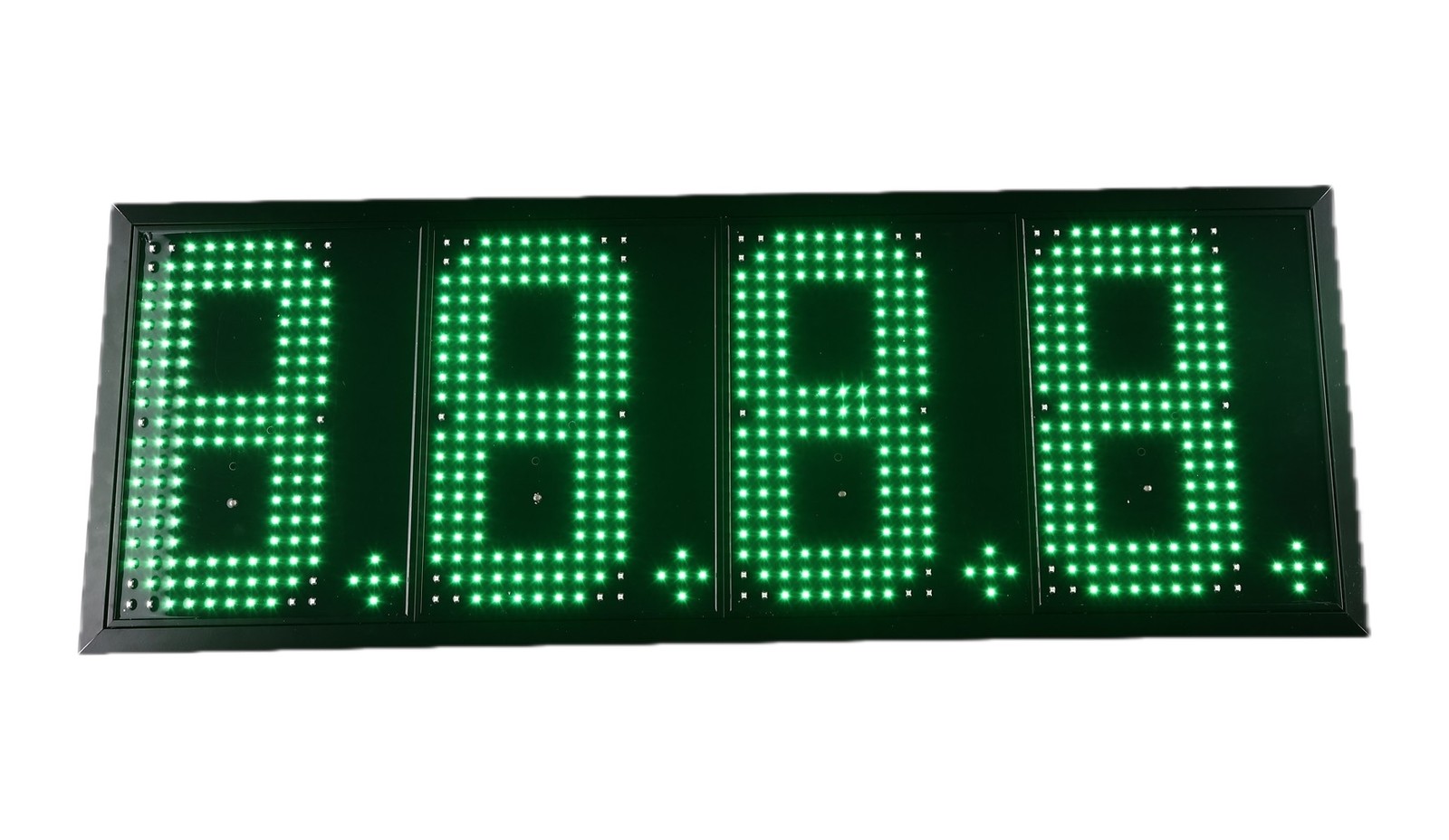

Các màu có sẵn (tùy mẫu sản phẩm/dự án): Đỏ / Trắng / Xanh lục / Hai màu (Đỏ + Trắng).
Chữ số màu trắng trên bảng đã lắp tại trạm Vivo.
Hình thức cung cấp — Bộ hoàn chỉnh hoặc chỉ mô-đun
AVS có thể cung cấp PCU dạng bộ hoàn chỉnh (kèm tấm lưng/vỏ) hoặc chỉ mô-đun để nâng cấp bảng hiện có và lắp vào kết cấu biển hiệu tùy chỉnh. Phương án cung cấp phụ thuộc vào thiết kế công trình và lựa chọn của đơn vị lắp đặt.
Bảng thông số kỹ thuật
Ba cách để cập nhật giá nhiên liệu
AVS PCU hỗ trợ ba cách để cập nhật giá nhiên liệu, cho phép hệ thống phù hợp với các hoạt động khác nhau của trạm — từ các địa điểm độc lập đơn giản đến các dự án yêu cầu tích hợp POS/trạm xăng.
Phương pháp A - Điều khiển từ xa (Độc lập)
Điều khiển từ xa cầm tay cho phép nhân viên cập nhật giá nhanh chóng mà không cần sử dụng hệ thống POS. Tùy chọn này phù hợp với các địa điểm muốn phương pháp thay đổi giá đơn giản và nhanh chóng.
Các trường hợp sử dụng điển hình:
- Trạm độc lập
- Trang bị thêm nhanh chóng/thiết lập đơn giản
- Các địa điểm không có yêu cầu tích hợp POS
Cách B — Thiết bị nhập giá tại quầy trong cửa hàng
Thiết bị nhập giá tại quầy được đặt ở quầy thu ngân hoặc phòng điều khiển để nhân viên cập nhật giá từ bên trong cửa hàng. Thiết bị hỗ trợ quy trình vận hành hằng ngày và có thể cấu hình để giao tiếp với hệ thống bên thứ ba theo yêu cầu dự án.
Các trường hợp sử dụng điển hình:
- Trạm muốn điều khiển từ trong cửa hàng
- Nâng cấp từng bước: lắp thiết bị nhập giá trước, tích hợp hệ thống sau
Phương pháp C - Tích hợp hệ thống POS / trạm xăng (Dựa trên dự án)
Đối với các trạm yêu cầu điều khiển tập trung, AVS PCU có thể được cấu hình để nhận cập nhật giá từ môi trường bộ điều khiển POS/trạm xăng. Điều này cho phép quy trình định giá nhất quán trên khắp các cơ sở và hỗ trợ các hoạt động cập nhật giá từ xa.
Khả năng tương thích của bộ điều khiển/giao thức: AVS PCU tương thích với các bộ điều khiển trạm xăng dựa trên IFSF phổ biến và chúng tôi tiếp tục mở rộng khả năng tương thích để hỗ trợ các nền tảng bộ điều khiển mới.
Khả năng tương thích phụ thuộc vào giao diện địa điểm và phải được xác nhận trong quá trình đánh giá dự án.
Các trường hợp sử dụng điển hình:
- Chuỗi trạm xăng cùng thương hiệu và các công ty xăng dầu, bao gồm Tela
- Trạm có hệ thống trạm xăng tiêu chuẩn
- Các dự án yêu cầu tự động hóa và tích hợp
Hướng dẫn lựa chọn nhanh
| Bạn muốn thiết lập đơn giản nhất? | Điều khiển từ xa (Phương pháp A) |
|---|---|
| Bạn muốn nhập giá trong cửa hàng mà không phụ thuộc vào POS? | Thiết bị nhập giá tại quầy (Phương pháp B) |
| Bạn muốn quy trình làm việc tập trung/mạng? | Tích hợp POS/trạm xăng (Phương pháp C) |
Thiết kế để vận hành ổn định ngoài trời
Cấu trúc kín, kết nối đạt tiêu chuẩn IP, vỏ bền — và thiết kế mô-đun để bảo trì dễ dàng hơn.
Bảo hành và bằng chứng, không chỉ là lời hứa
Mỗi PCU được bảo hành theo điều kiện được xác nhận trong báo giá. AVS đã bảo trì các hệ thống lắp tại trạm Petronas và BHP trong hơn 9 năm.
AVS chịu trách nhiệm với sản phẩm đã cung cấp: công ty từng tự chi trả toàn bộ chi phí thay một bộ bo mạch, trị giá khoảng RM100,000 , không thu phí khách hàng, khi xác định đó là việc cần làm.
Làm kín & Bảo vệ
Các mô-đun PCU của chúng tôi được bịt kín bằng silicone công nghiệp và các phương pháp bịt kín bảo vệ để giảm nguy cơ nước xâm nhập và cải thiện độ ổn định lâu dài trong môi trường trạm xăng ngoài trời.

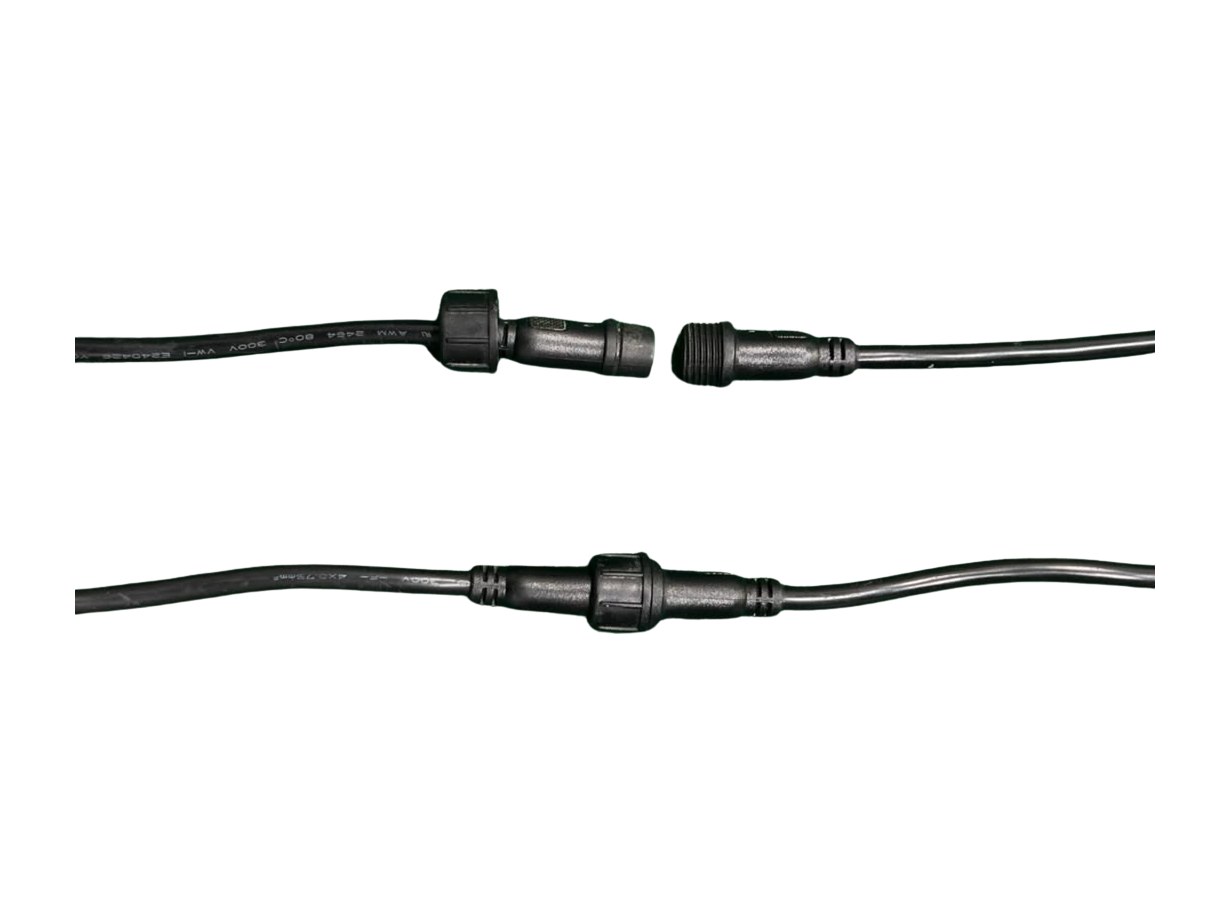

Đầu nối & cáp IP
Chúng tôi sử dụng hệ thống đầu nối được cấp bảo vệ IP chuyên dụng để cải thiện độ tin cậy của kết nối trong điều kiện ẩm ướt, đồng thời giúp việc lắp đặt và bảo trì sạch hơn và nhanh hơn.
Kết cấu vỏ thiết bị & chống ăn mòn
Vỏ PCU sử dụng kết cấu bền (bao gồm cả tùy chọn nhôm) để mang lại sự hỗ trợ cơ học chắc chắn và cải thiện khả năng chống ăn mòn khi lắp đặt ngoài trời trong thời gian dài.
Thiết kế mô-đun (Dễ bảo trì)
PCU được thiết kế theo các mô-đun nên việc bảo trì có thể được thực hiện bằng cách thay thế mô-đun bị ảnh hưởng thay vì thay đổi toàn bộ thiết bị. Điều này giúp giảm thời gian ngừng hoạt động và đơn giản hóa việc bảo trì lâu dài.
Đã lắp đặt và vận hành tại trạm xăng
Được thiết kế để hoạt động liên tục ngày/đêm trong điều kiện trạm xăng ngoài trời.
Sẵn sàng nâng cấp màn hình hiển thị giá xăng của bạn?
Hãy cho chúng tôi biết kích thước trụ bảng giá, số chữ số và màu hiển thị. Chúng tôi sẽ tư vấn cấu hình PCU phù hợp cho hệ thống trạm của bạn, điều khiển bằng thiết bị cầm tay, thiết bị nhập giá tại quầy hoặc hệ thống POS/bộ điều khiển trạm xăng.
